1. 课程目标

本节课程编程点亮开发板外接的LED小灯。掌握如何给引脚设置高电平或低电平。

2. 硬件接线

使用杜邦线把LED小灯连接到开发板，接线方法：

LED小灯的正极（长脚）接到开发板15号引脚。

LED小灯的负极（短脚）接到开发板17号引脚。

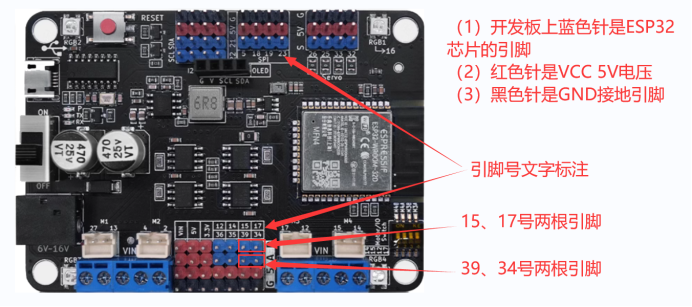

15、17号两根引脚所在位置，如下图：

3. 本节涉及的程序语句位置

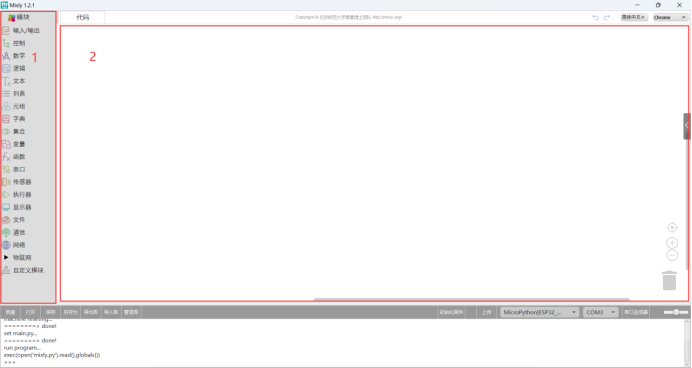

如下图，“1”区为备选的程序语句区，“2”区为编写程序代码区。把需要的程序语句从“1”区拖拽到“2”区。无需自己编写程序代码。这就是Mixly图形化编程的优点，非常容易学习。

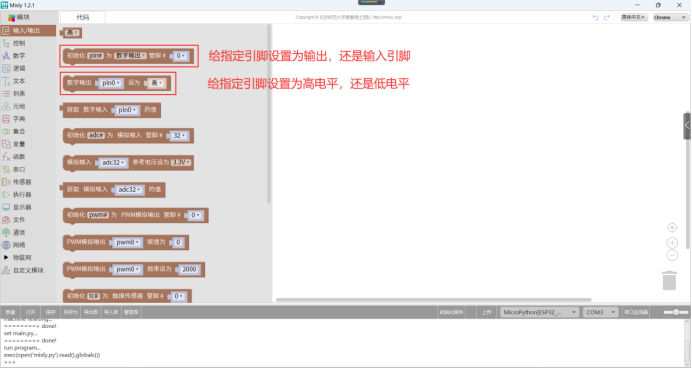

本节课程使用到的相关程序语句如下图，拖拽到“2”区即可。

4. 编写程序代码

对于外接的LED小灯，只要编写程序给LED灯的长脚（正极，也就是开发板15号引脚）设置高电平（高电平等于数字1），给LED灯的短脚（负极，也就是开发板17号引脚）设置低电平（低电平等于数字0），即可点亮外接的LED小灯。

在给某个引脚设置电平前，需要先设置这个引脚为输出引脚。

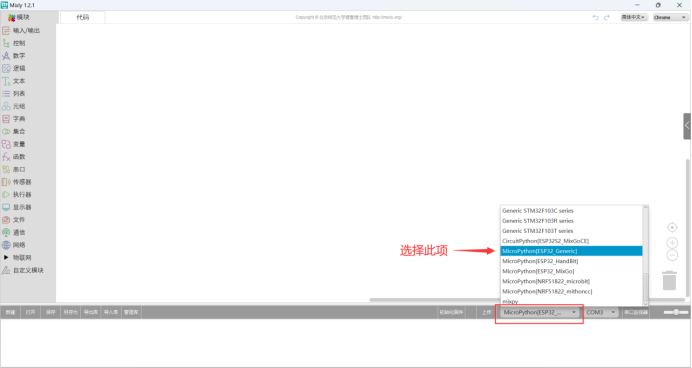

编写代码前，需设置如下图红色框中的选项为：MicroPython[ESP32_Generic]。

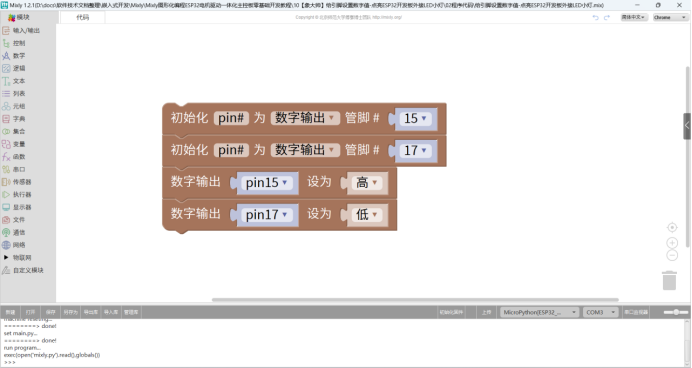

程序代码如下：

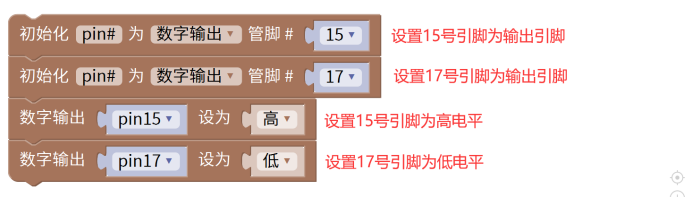

每条程序语句作用说明：

5. 运行程序代码

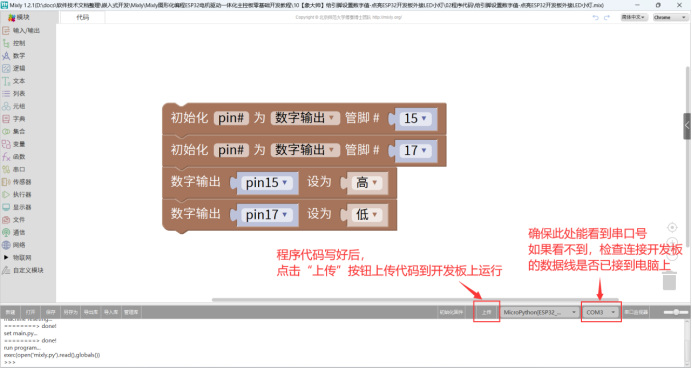

如下图，点击“上传”按钮，把程序代码上传到开发板的ESP32芯片上运行：

6. 实验结果

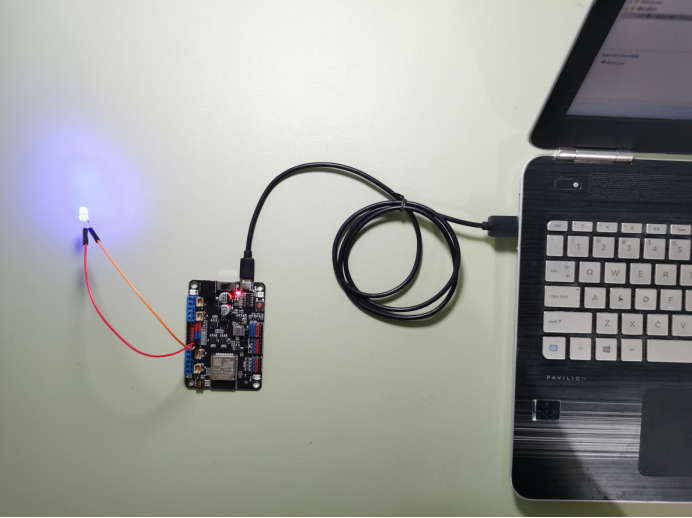

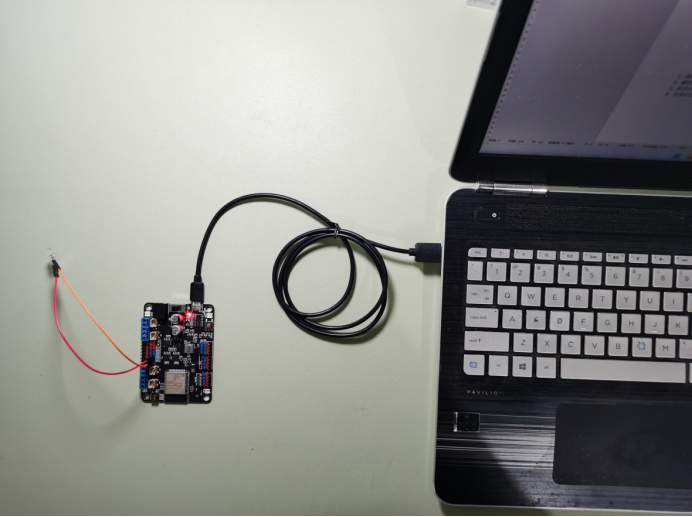

程序运行后，如下图，可看到LED小灯被点亮：

7. 查看代码

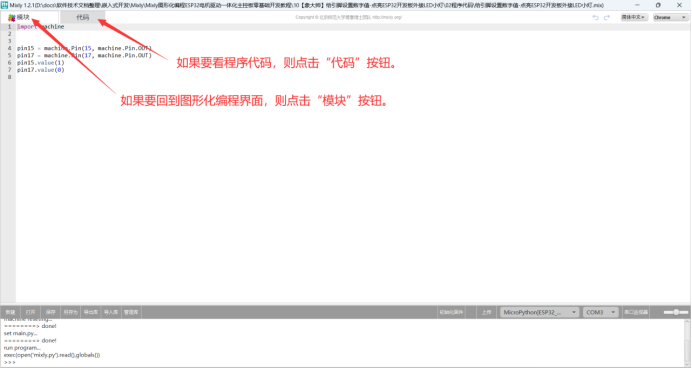

如果要查看MicroPython代码，则点击“代码”按钮，如下图：

如上图的MicroPython代码由Mixly软件自动生成。由代码看出，给引脚设置高电平，就是给引脚设置数字1。给引脚设置低电平，就是给引脚设置数字0。

Mixly图形化编程适合零基础的初学者。想学习MicroPython编程，请参看本网站另外一门课程：《MicroPython编程ESP32电机驱动一体化主控板零基础开发教程》。
