1. 课程目标
掌握给引脚设置数字1（高电平）或0（低电平）。
给LED小灯的正极（长脚）设置数字1（高电平），给负极（短脚），即可点亮LED小灯。

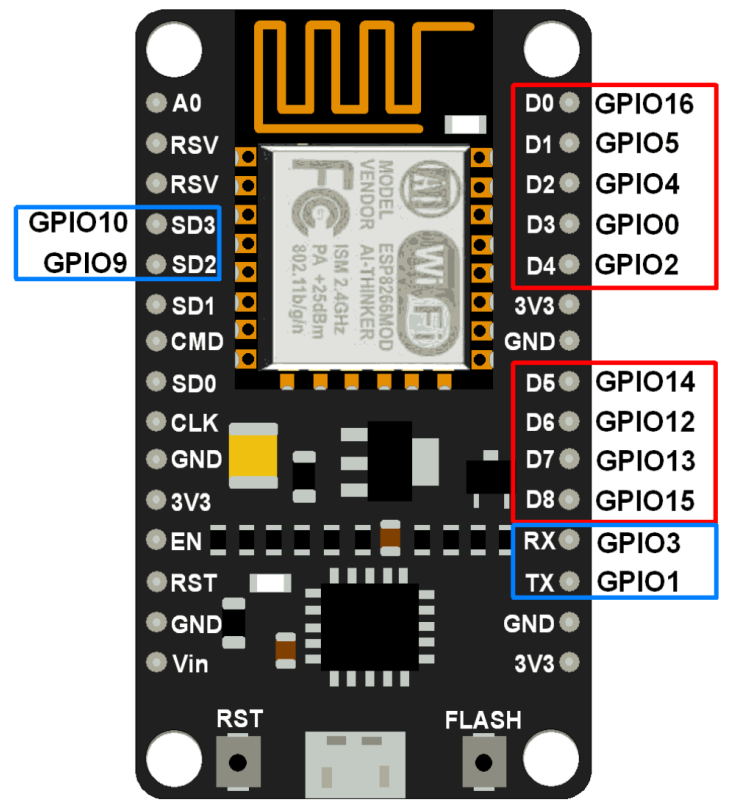

图1 开发板引脚号
2. 硬件接线

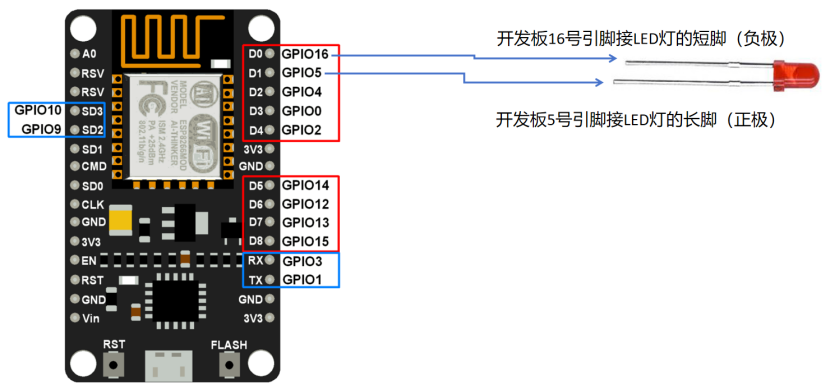

图2 接线图
图3 接线图
3. 程序代码
完整的程序代码如下：
import machine
pin5 = machine.Pin(5, machine.Pin.OUT) #设置5号引脚为输出引脚 pin16 = machine.Pin(16, machine.Pin.OUT) #设置16号引脚为输出引脚
pin5.value(1) #给引脚设置数字值为1（高电平） pin16.value(0) #给引脚设置数字值为0（低电平） |
4. 实验结果

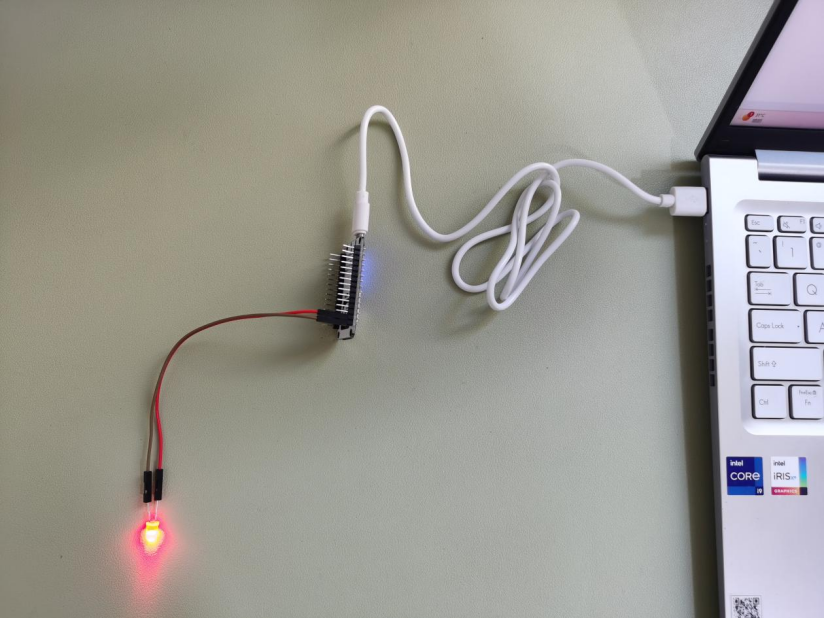

LED小灯被成功点亮，如下图：
