1. 学习目标

使用“数字输出管脚…设为…”积木块程序点亮开发板外接LED小灯。

2. 硬件接线

LED小灯的正极（长腿）接开发板上2号引脚。

LED小灯的负极（短腿）接开发板上3号引脚。

LED小灯有两条腿，长腿为正极，短腿为负极。

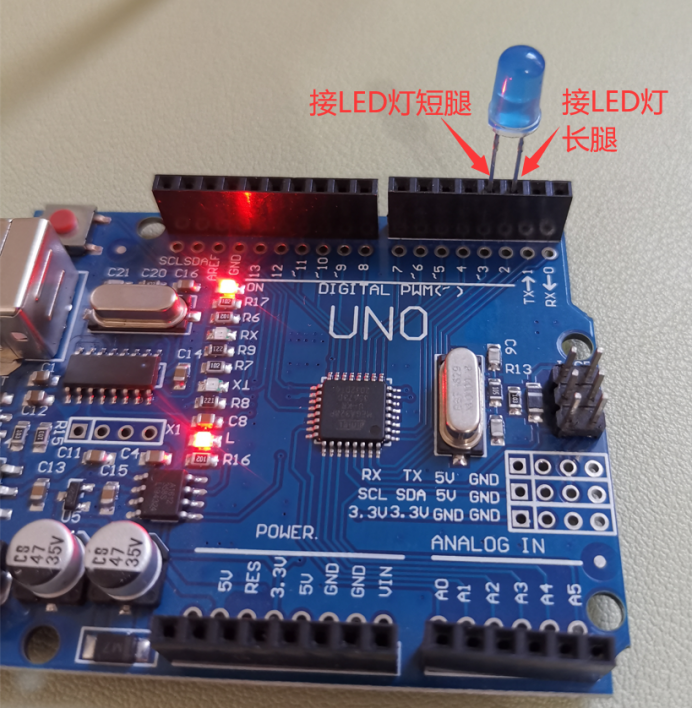

按如下图，把LED灯接到开发板上：

图1

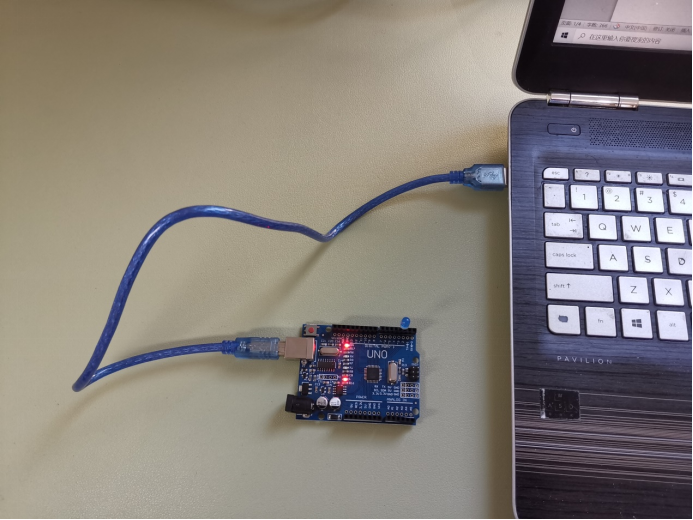

按如下图，把开发板接到电脑上：

图2

3. 编写程序

编写程序代码的方法是：从左侧可用的程序语句列表中拖拽想要的语句到右侧程序代码区中。

点亮LED小灯的编程思路：给LED灯的长腿（2号引脚）设置高电压，给LED灯的短腿（3号引脚）设置低电压。也就是给LED小灯的正极一个高电压，给LED小灯的负极一个低电压，这样就会点亮LED小灯。

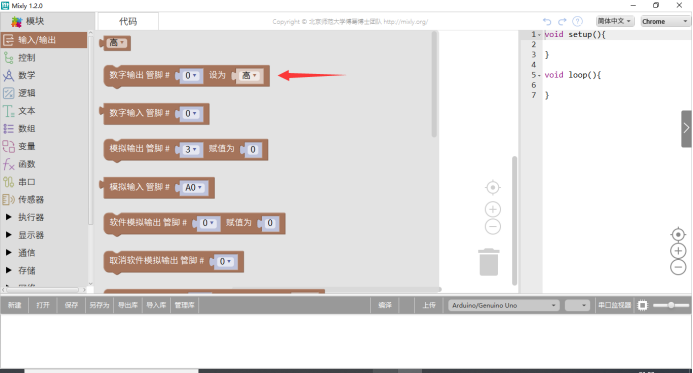

如下图，选择“输入/输出”->“数字输出管脚…设为…”：

图3

如下图是编写好的程序代码：

图4

4. 上传程序

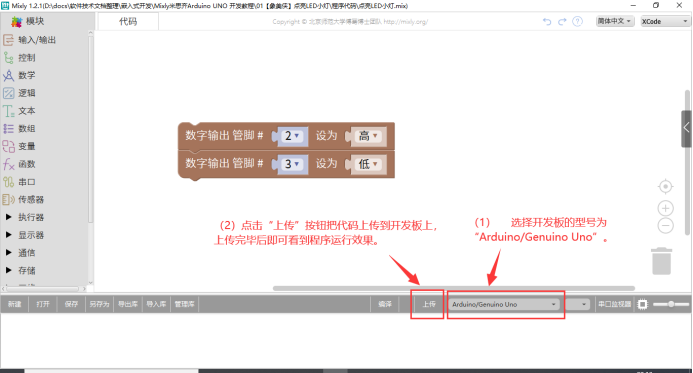

编写好程序代码后，需把代码上传至Arduino开发板上。操作参见如下图。

（1） 选择开发板的型号为“Arduino/Genuino Uno”。

（2） 点击“上传”按钮把代码上传到开发板上，上传完毕后即可看到程序运行效果。

5. 实验结果

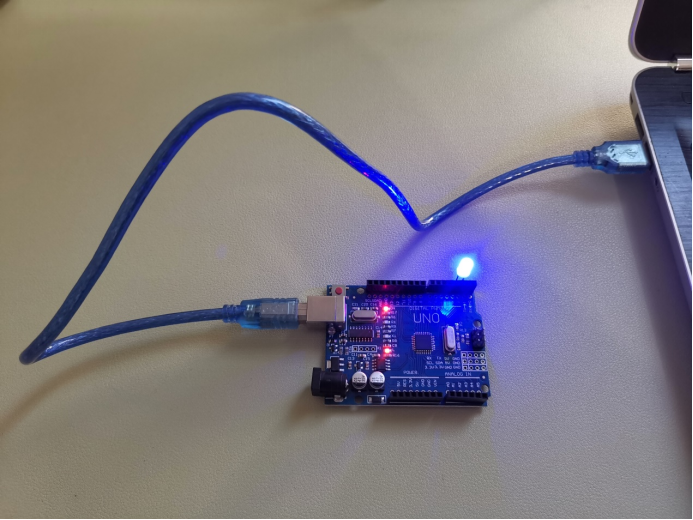

程序上传成功后，如下图，图中的蓝色LED小灯会被点亮：

图5

6. 课程小结

只要给LED灯的长腿设置高电平，给LED灯的短腿设置低电平，就会点亮LED灯。

如果LED灯的长腿插到4号引脚，短腿插到5号引脚。则使用如下程序语句也可以点亮LED灯：
