1. 课程目标

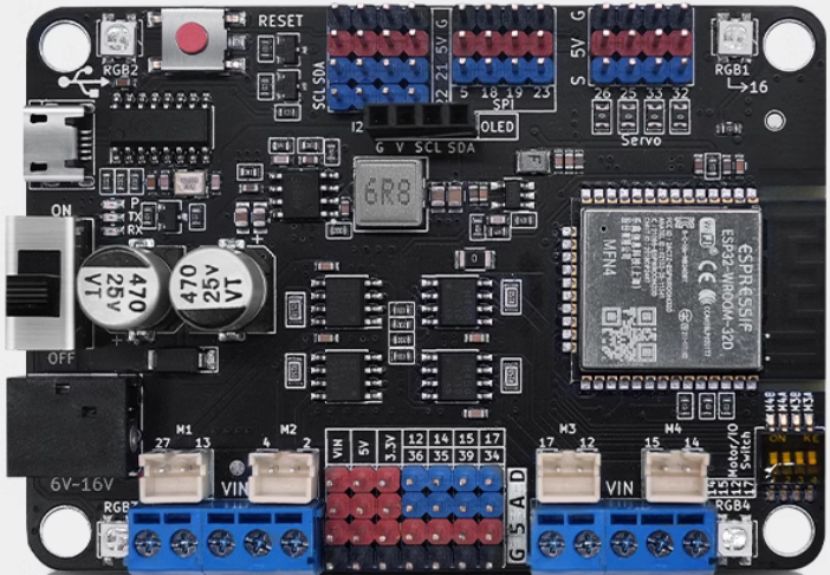

MAKER-ESP32电机驱动一体化开发板
MAKER-ESP32开发板集成有ESP32芯片及电机驱动芯片，一块板即可实现4路电机驱动，无需使用额外电机驱动板。
电机驱动口对应的ESP32引脚号，开发板上有标注。
M1电机驱动口对应ESP32引脚号：27、13。
M2电机驱动口对应ESP32引脚号：4、2。
M3电机驱动口对应ESP32引脚号：17、12。
M4电机驱动口对应ESP32引脚号：15、14。
只要编程给电机驱动口对应的引脚号设置一高一低电平，则可使得电机转动。如果两个引脚都设置为低电平，则电机停止转动。

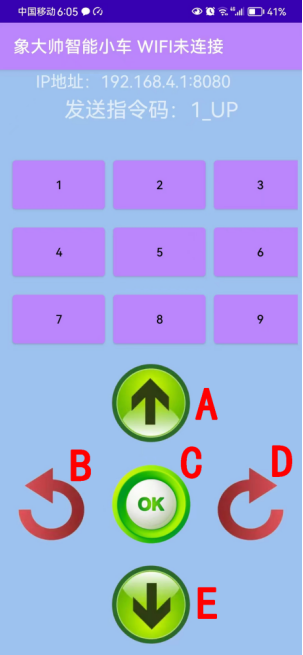

手机遥控APP的按钮发送指令如下：
（1）按下A键（指令：A_DOWN），前进。抬起A键（指令：A_UP），停止。
（2）按下B键（指令：B_DOWN），左转。抬起B键（指令：B_UP），停止。
（3）按下C键（指令：C_DOWN），前进。抬起C键（指令：C_UP），停止。
（4）按下D键（指令：D_DOWN），前进。抬起D键（指令：D_UP），停止。
手机APP使用UDP协议发送指令，各按键按下和抬起发送的指令如下表。
指令表
按键 | 按下指令 | 抬起指令 |
1 | 1_DOWN | 1_UP |
2 | 2_DOWN | 2_UP |
3 | 3_DOWN | 3_UP |
4 | 4_DOWN | 4_UP |
5 | 5_DOWN | 5_UP |
6 | 6_DOWN | 6_UP |
7 | 7_DOWN | 7_UP |
8 | 8_DOWN | 8_UP |
9 | 9_DOWN | 9_UP |
A | A_DOWN | A_UP |
B | B_DOWN | B_UP |
C | C_DOWN | C_UP |
D | D_DOWN | D_UP |
E | E_DOWN | E_UP |
2. 硬件接线
（1）左前方电机两根线接开发板上的M1驱动口。
（2）左后方电机两根线接开发板上的M2驱动口。
（3）右前方电机两根线接开发板上的M3驱动口。
（4）右后方电机两根线接开发板上的M4驱动口。
3. 程序代码
可在附件中下载完整代码。
完整代码如下：
import machine import network import socket
''' 1）M1电机驱动口对应27和13号引脚，M1接小车左前方电机。 2）M2电机驱动口对应4和2号引脚接，M2接小车左后方电机。 3）M3电机驱动口对应17和12号引脚，M3接小车右前方电机。 4）M4电机驱动口对应15和14号引脚，M4接小车右后方电机。 ''' #电机1，创建27号引脚和13号引脚对象 pin27 = machine.Pin(27, machine.Pin.OUT) pin13 = machine.Pin(13, machine.Pin.OUT)
#电机2，创建4号引脚和2号引脚对象 pin4 = machine.Pin(4, machine.Pin.OUT) pin2 = machine.Pin(2, machine.Pin.OUT)
#电机3，创建17号引脚和12号引脚对象 pin17 = machine.Pin(17, machine.Pin.OUT) pin12 = machine.Pin(12, machine.Pin.OUT)
#电机4，创建15号引脚和14号引脚对象 pin15 = machine.Pin(15, machine.Pin.OUT) pin14 = machine.Pin(14, machine.Pin.OUT)
# 创建AP模式的WIFI对象 apWLAN = network.WLAN(network.AP_IF) apWLAN.config(essid='XDS',password='',authmode=0) apWLAN.active(True)
# 创建UDP套接字对象 udp_socket = socket.socket(socket.AF_INET, socket.SOCK_DGRAM) # 绑定本地IP和端口 udp_socket.bind(("0.0.0.0", 8080))
# 接收数据 while True: recv_data_byte_array, sender_info = udp_socket.recvfrom(1024) recv_data_string = recv_data_byte_array.decode('utf-8') #接收的数据格式是字节数组，把字节数组转换成字符串 if recv_data_string=="A_DOWN": #按下前进按钮 #电机M1，左前方电机，向前转 pin27.value(1) pin13.value(0) #电机M2，左后方电机，向前转 pin4.value(1) pin2.value(0) #电机M3，右前方电机，向前转 pin17.value(1) pin12.value(0) #电机M4，右后方电机，向前转 pin15.value(1) pin14.value(0) elif recv_data_string=="B_DOWN": #按下左旋转进按钮 #电机M1，左前方电机，向后转 pin27.value(0) pin13.value(1) #电机M2，左后方电机，向后转 pin4.value(0) pin2.value(1) #电机M3，右前方电机，向前转 pin17.value(1) pin12.value(0) #电机M4，右后方电机，向前转 pin15.value(1) pin14.value(0) elif recv_data_string=="D_DOWN": #按下右旋转进按钮 #电机M1，左前方电机，向前转 pin27.value(1) pin13.value(0) #电机M2，左后方电机，向前转 pin4.value(1) pin2.value(0) #电机M3，右前方电机，向后转 pin17.value(0) pin12.value(1) #电机M4，右后方电机，向后转 pin15.value(0) pin14.value(1) elif recv_data_string=="E_DOWN": #按下后退按钮 #电机M1，左前方电机，向后转 pin27.value(0) pin13.value(1) #电机M2，左后方电机，向后转 pin4.value(0) pin2.value(1) #电机M3，右前方电机，向后转 pin17.value(0) pin12.value(1) #电机M4，右后方电机，向后转 pin15.value(0) pin14.value(1) else : #抬起按钮 #电机M1，左前方电机，停止 pin27.value(0) pin13.value(0) #电机M2，左后方电机，停止 pin4.value(0) pin2.value(0) #电机M3，右前方电机，停止 pin17.value(0) pin12.value(0) #电机M4，右后方电机，停止 pin15.value(0) pin14.value(0) |
打开Python的编程软件Thonny。点击右下角文字，选择“MicroPython ESP32 •USB ******”。

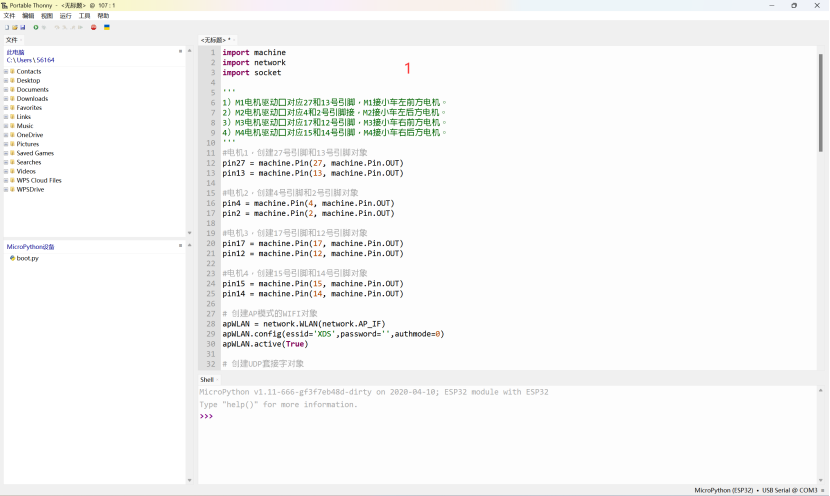

如下图，把上面的完整代码复制到如下“1”处的代码编写区。

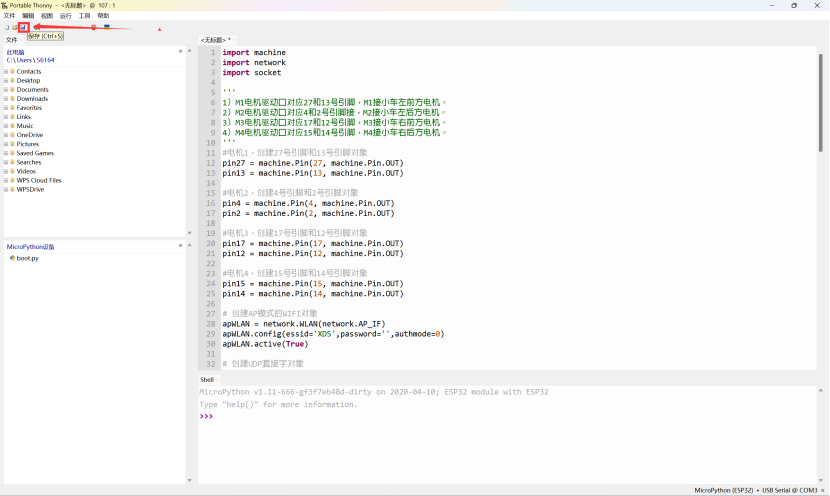

如下图，点击工具栏上的“保存”按钮：

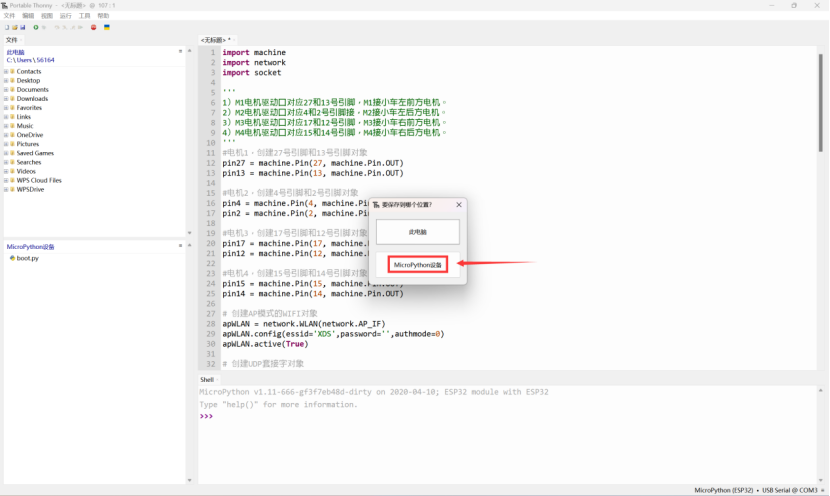

如下图，选择“MicroPython设备”：

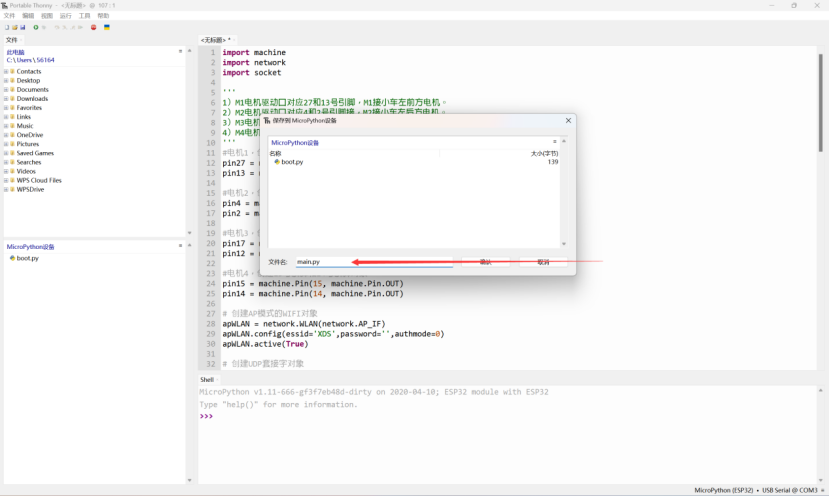

如下图，输入“main.py”，然后点击“确认”。输入后仔细检查，一定不能输错！
如下图，保存完毕后，程序文件名会出现在左下角“MicroPython设备”窗口中：
4. 下载并安装手机遥控APP
访问如下网址：
http://www.xiangdashuai.com/xiangdashuai/download/index.html

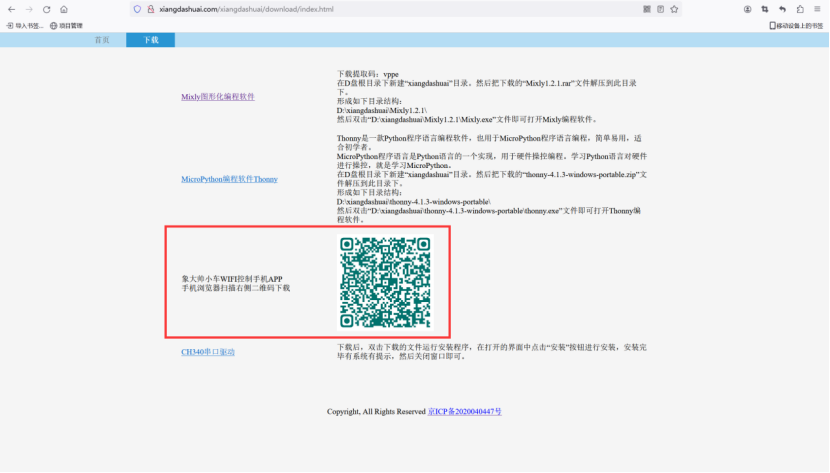

使用手机浏览器扫描如下图中的二维码，即可下载安装手机遥控APP：
5. 实验结果
按如上步骤做好后，按如下步骤进行测试：
（1）按“硬件接线”一节，给开发板接好电机。
（2）给开发板接上电池。
（3）手机连接到开发板发射的WIFI热点“XDS”。
（4）在手机上打开“象大帅”APP，点击上箭头测试电机是否转动。
具体操作可参看实验结果视频。
附件：
【象大帅】手机遥控四轮小车完整程序.pdf
手机遥控四轮小车完整程序.py
