1. 课程目标

本节课程编程点亮开发板外接的LED小灯。掌握如何给引脚设置高电平或低电平。

LED小灯

    LED小灯长脚接电源正极，短脚接电源负极，就会点亮。把LED接到开发板的引脚上，然后编程给对应的引脚设置高电平或低电平。

2. 硬件接线

使用杜邦线把LED小灯连接到开发板，接线方法：

LED小灯的正极（长脚）接到开发板0号引脚。

LED小灯的负极（短脚）接到开发板2号引脚。

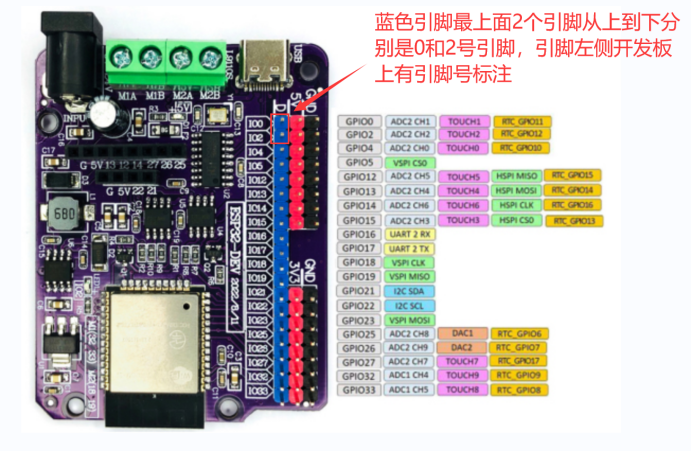

0、2号两根引脚所在位置，如下图：

0、2号引脚位置图

外接LED小灯实例图

3. 本节涉及的程序语句位置

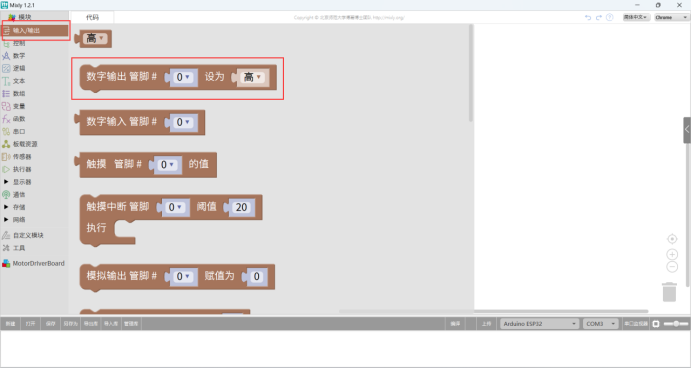

  给引脚设置高电平或低电平的程序语句，如下图位置。需把此语句拖拽到右侧的“代码”区中。

4. 选择开发板型号

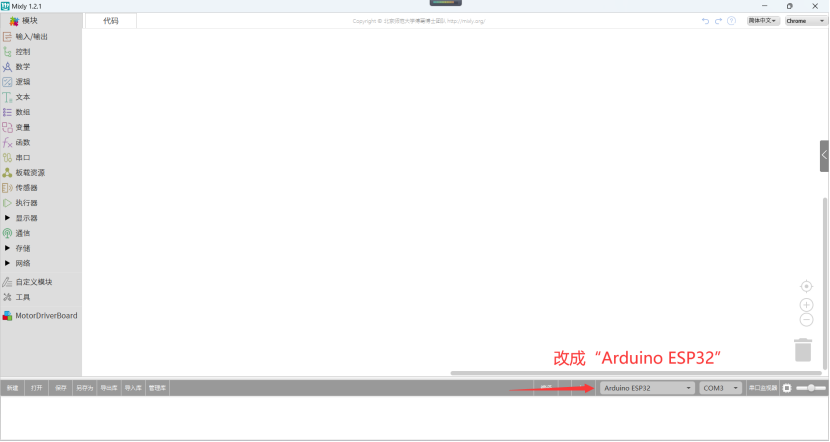

在编写代码前，如下图，选择开发板型号为“Arduino ESP32”：

5. 编写程序代码

对于外接的LED小灯，只要编写程序给LED灯的长脚（正极，也就是开发板0号引脚）设置高电平，给LED灯的短脚（负极，也就是开发板2号引脚）设置低电平，即可点亮外接的LED小灯。

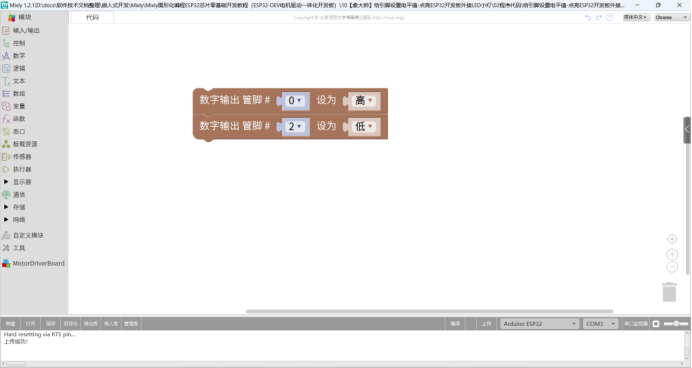

程序代码如下图：

6. 运行程序代码

点击“上传”按钮，把程序代码上传到开发板的ESP32芯片上运行。

7. 实验结果

程序运行后，如下图，可看到LED小灯被点亮：
