1.   课程目标

本节课程编程点亮开发板外接的LED小灯。掌握如何给引脚设置高电平或低电平。

LED小灯长脚接电源正极，短脚接电源负极，就会点亮。把LED接到开发板的引脚上，然后编程给对应的引脚设置高电平或低电平。

LED小灯

2.   硬件接线

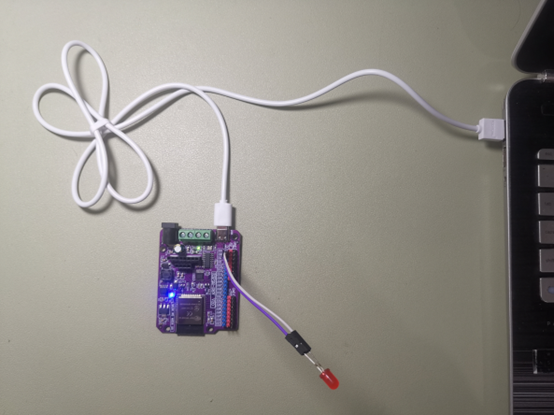

使用杜邦线把LED小灯连接到开发板，接线方法：

LED小灯的正极（长脚）接到开发板0号引脚。

LED小灯的负极（短脚）接到开发板2号引脚。

0、2号两根引脚所在位置，如下图：

3.   程序代码

对于外接的LED小灯，只要编写程序给LED灯的长脚（正极，也就是开发板0号引脚）设置数字1（高电平），给LED灯的短脚（负极，也就是开发板2号引脚）设置数字0（低电平），即可点亮外接的LED小灯。

     如下图，在编写程序代码区中，输入如下代码：

程序编写好后，点击运行按钮，观察实验结果。

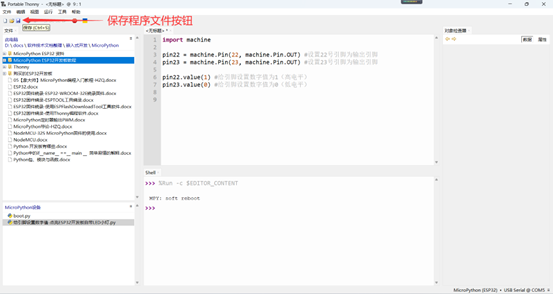

如果需要把编写好的程序保存起来，以备以后使用，可点击工具栏中的“保存”按钮。

4.   实验结果

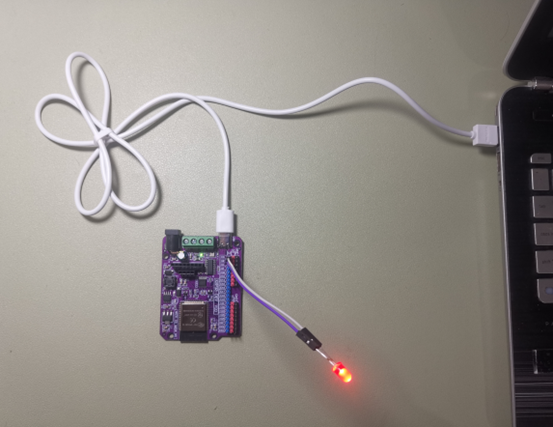

程序运行后，如下图，可看到LED小灯被点亮：
