1. 电机安装

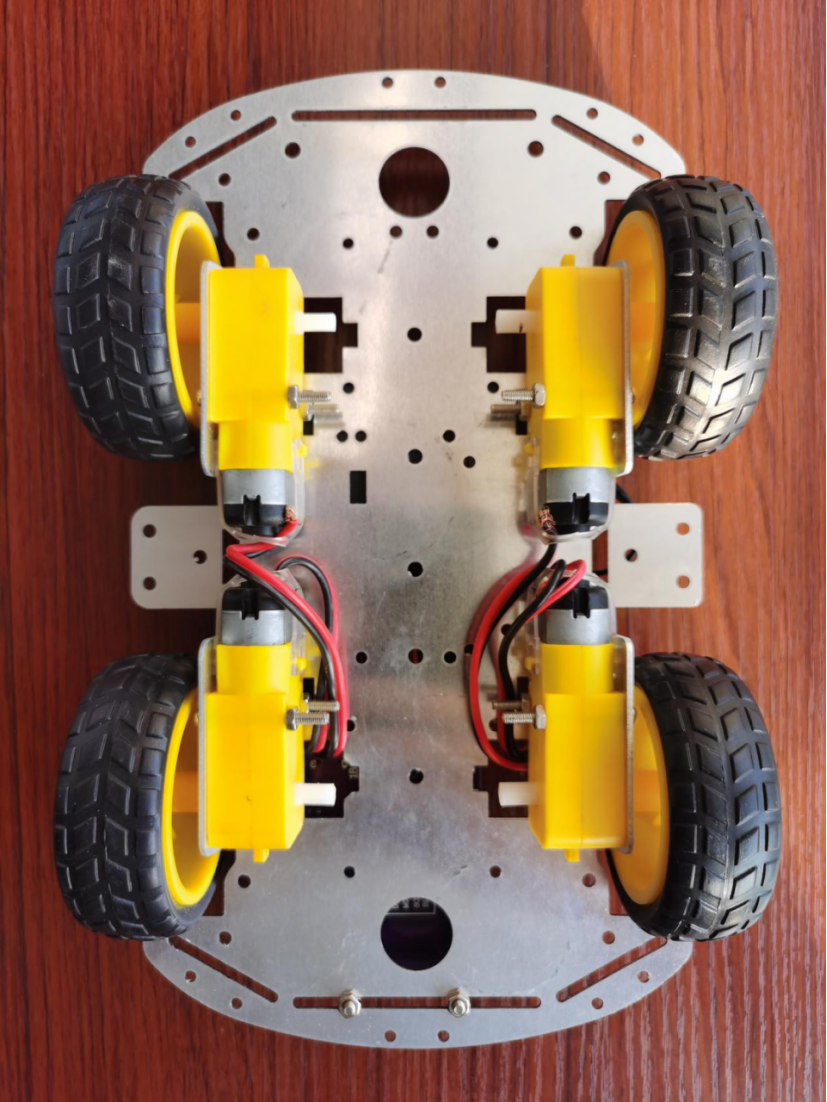

电机头对头安装，并且有电线的一侧都向内侧。底部电机安装好的效果如下图：

底部电机安装效果图

2. 开发板安装

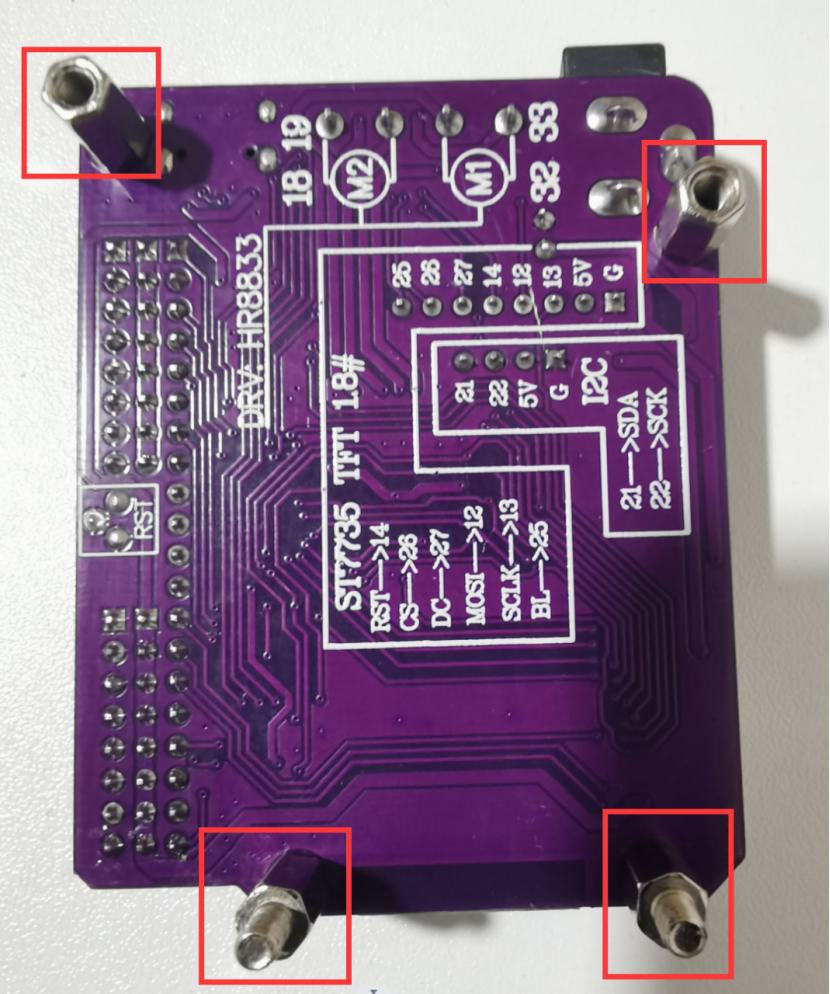

使用钢柱、螺丝、螺母把开发板固定到小车底盘上。由于地盘上缺少孔位，上面2个钢柱和下面2个钢柱安装的方向不一样。如下图：

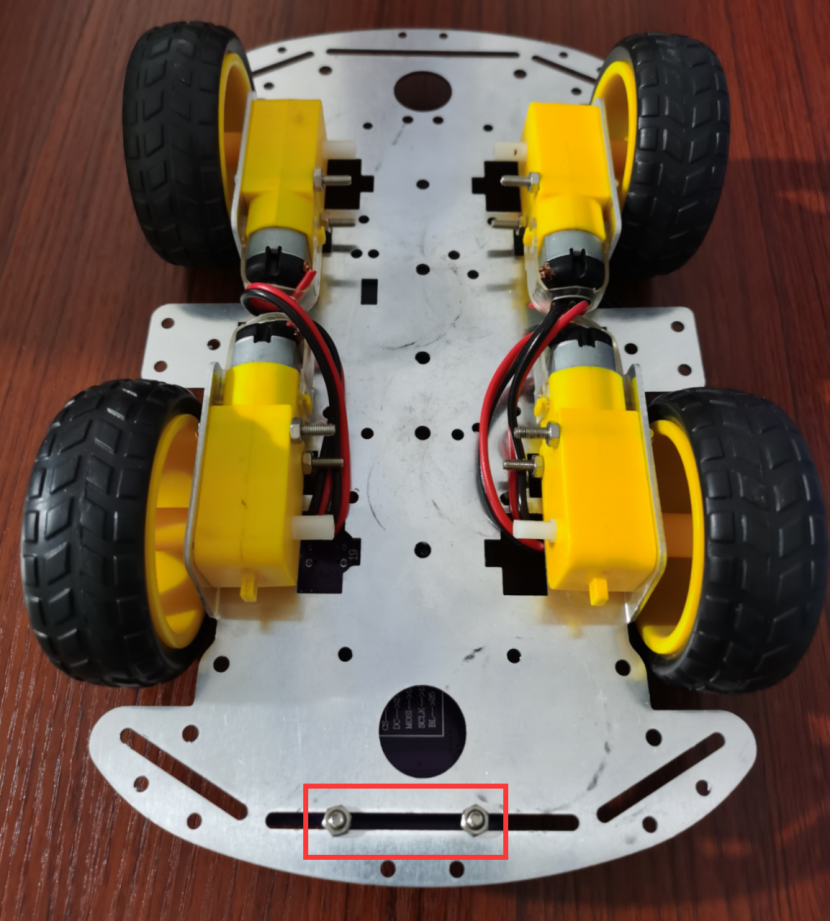

使用螺母把下方2个钢柱固定到小车底盘的槽缝中。上面2个钢柱可不固定到底盘上。

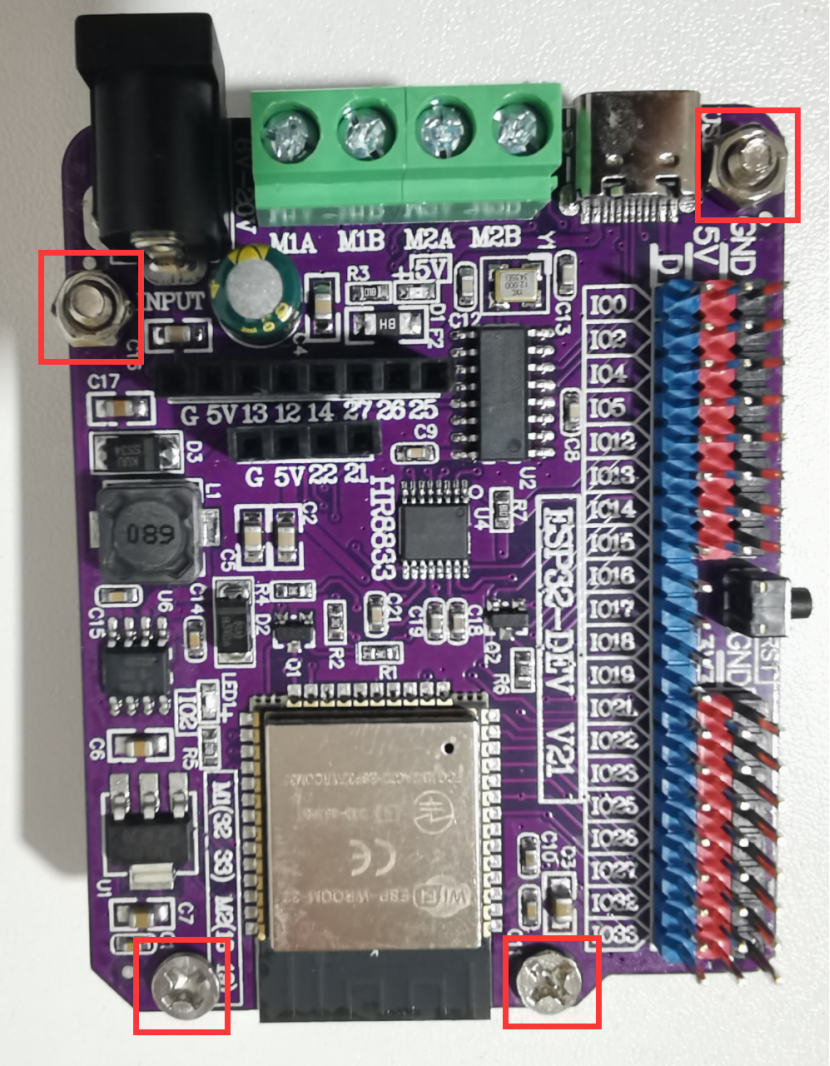

使用钢柱、螺母、螺丝固定开发板如下图：

3. 电机接线

一个电机有2根线，一根是红色和另一根是黑色。

开发板上2组电机口M1和M2，1组电机有2个口，共4个电机口。从左到右4个电机口编号（开发板上有文字标注）分别是：M1A、M1B、M2A、M2B。

（1）M1A口接左侧2个电机的红线。

（2）M1B口接左侧2个电机的黑线。

（3）M2A口接右侧2个电机的黑线。

（4）M2B口接右侧2个电机的红线。

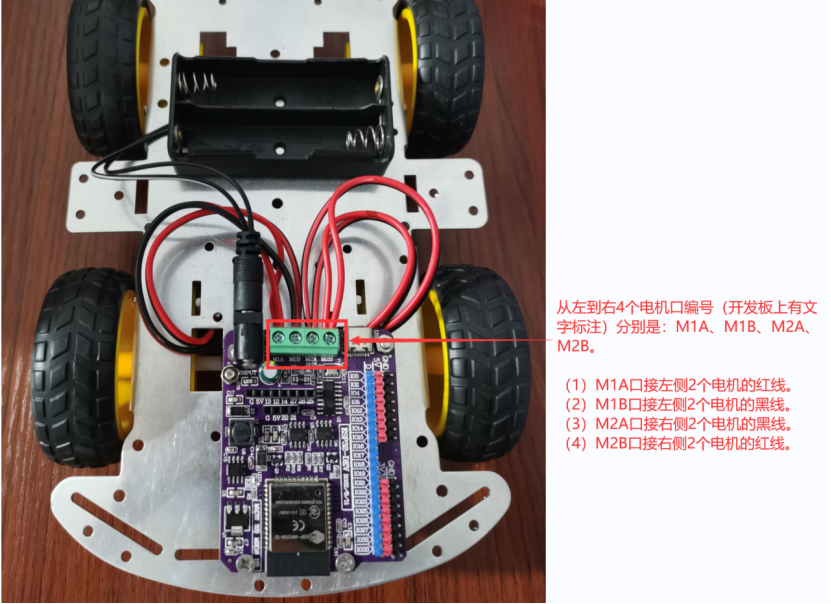

    接线如下图：

接好线的效果如下：

电机与开发板接线图

4. 电池盒安装

电池盒使用双面胶粘到铝合金底盘上，并接到开发板的电源口上。

5. 注意事项

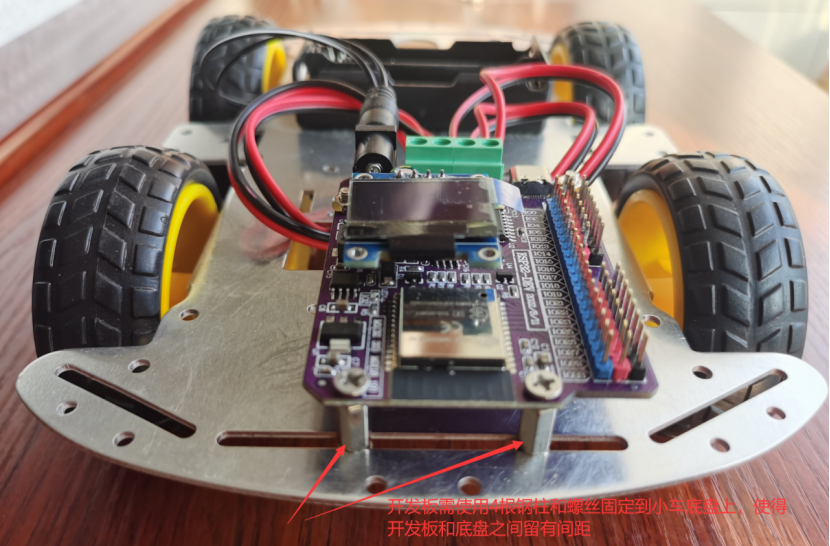

开发板使用4根钢柱和螺丝固定到小车铝合金底盘上，使得开发板和底盘之间留有间距。如果不使用钢柱，由于小车底盘是铝合金，开发板背面的电路接触到铝合金底盘会导致短路，当通电后，会烧坏开发板。

使用钢柱、螺母、螺丝固定开发板如下图：
